技術來源

美國航天技術，流體測量的革新

A+K平衡流量計是美國國家航空航天局（NASA）針對航天飛機的主發動機液氧測量而研發的新型流量計。2006年由李慶生股份公司從美國A+FlowTek公司引進，至今已生産了10萬台以上，廣泛應用于國內外油氣、化工、電力、冶金等行業。

A+K平衡流量計将節流式孔闆與整流器集于一體，不僅适用于高溫高壓工況條件，也可在低溫和其他苛刻工況條件下運行。由于它具有直管段短、精确度高、适用範圍廣、壓損小等優點，是節能型儀表，越來越受到用戶的青睐認可。

科洋A+K平衡流量計是專利産品，科洋實驗室獲得“中國合格評定國家認可委員會”CNAS的實驗室認可證書。同時科洋與時俱進，按照國家及行業要求提高技術和服務水平，已獲得“高新技術企業”等多項榮譽。

A+K平衡流量計符合ISO-5167、GB/T-2624和JJG640及各行業對差壓式流量計的安裝要求。

基本原理

A+K平衡流量計——變革性的差壓式流量儀表。平衡流量傳感器即多孔圓盤節流整流器，安裝在管道截面上，孔的尺寸和分布基于獨特公式和測試數據定制，被稱為函數孔。當流體穿過函數孔時，流體被平衡調整，渦流達到最小化，形成流速分布有一定規律的充分發展的紊流，通過取壓裝置可獲得穩定的差壓信号，根據伯努利方程計算出體積流量、質量流量。

理論公式為

差壓與流量的關系可近似簡化為

由于标準孔闆節流裝置隻有一個節流孔，孔兩邊的死區産生大量渦流消耗流體動能，導緻很大的永久壓力損失；随機和雜亂渦流所形成的噪聲引起取壓點信号波動，使測量線性度和重複性降低；單孔結構，需要很長的直管段來調整流場和恢複壓力。

多孔圓盤節流元件

A+K平衡流量傳感器相關的測試和檢定是由美國航天技術人員進行的，相關的技術和測試數據是經過田納西A&M大學确認。測試結果證明：A+K平衡流量傳感器通過多孔圓盤節流整流器，能巧妙實現流體平衡測量，明顯減少渦流的形成、降低死區效應、減少流體動能的損失和降低渦流引起的取壓點信号波動。

卓越性能

平衡流量計具有精确度高、量程比寬、直管段短、壓損低、長期穩定、耐髒污、測量範圍寬、适用性廣等多項優點，個性化設計，滿足用戶定制需求，使其跻身于高檔流量計行列。

1、測量精确度高

※ 由于平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信号噪聲，流場穩定性大大提高。其表體采用特制精密管道和專用取壓裝置，使精确度比傳統節流裝置提升了5-10倍。

※ 經過實流标定，傳感器精确度可達±0.30% - ±0.50%，适用于貿易計量場合。

※ 幾何尺寸檢驗，傳感器精确度可達±0.50%、±1.00%，适用于過程控制場合。

※ 平衡流量計加工重複性極高，與傳統節流裝置一樣，在實流标定數據基礎上，可以實現幾何尺寸檢定。

2、直管段要求低

※ 平衡流量傳感器能将流場平衡、調整穩定，且壓力恢複比傳統孔闆節流裝置快兩倍，大大縮短了對直管段的要求。

※ 直管段可以小至0.5D，采用平衡流量計可以省去大量直管段，尤其特殊昂貴材料的管道。如下圖為互成垂直平面上兩個90°彎頭前後直管段要求：

3、永久壓力損失低

平衡流量計多孔對稱的平衡設計，減少了渦流的形成和紊流摩擦，降低了動能損失，在同工況、不降低差壓值的情況下，可比傳統節流裝置降低到1/2—1/3的永久壓力損失，可節省相當多的運行成本，是節能型儀表，值得信賴。

4、量程比寬

※ 與傳統節流裝置相比，平衡流量計極大提高了測量量程比。

※ 美國研究結果顯示：雷諾數大于5×10*4時，選擇合适的孔徑參數，平衡流量傳感器量程比無上限。

※ 根據工業測量需要，常規測量量程比為7:1-10:1，很多場合選擇合适的參數，可以做到20:1、30:1或更高。

5、耐髒污不易堵

孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滞留死區的形成，保證髒污介質順利通過多個孔，減小了流體孔被堵塞的機會。

6、測量範圍寬

根據試驗結果，平衡流量計的性能，使其流速可以到音速；其最小雷諾數可低于200，最大雷諾數大于107；β值可選0.25-0.90。

7、重複性和長期穩定性好

※ 平衡流量傳感器能将流場平衡穩定，使重複性大大提高，可達0.1%。

※ 平衡流量計多個流通孔分散受力，無銳角磨損，其β值長期保持不變，長期穩定性高。

※ 整台儀表無可動部件，使用壽命比傳統節流裝置延長5-10倍。

8、适用範圍廣

※ 平衡流量計工作溫度、壓力取決于管道和法蘭的材質和等級，分别可達850℃、42MPa或更高溫度、壓力介質。

※ 适合液化氣體LNG、液态空氣、液氮、液氧、液氩、液化乙烯、液氫、液氯等，能有效防止氣化，測量效果佳。

※ 平衡流量計可實現髒污、漿料等介質的測量。

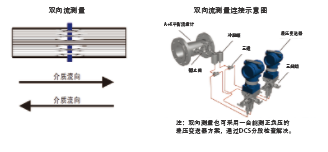

※ A+K平衡流量計左右完全對稱，可以十分方便地測量雙向流。
