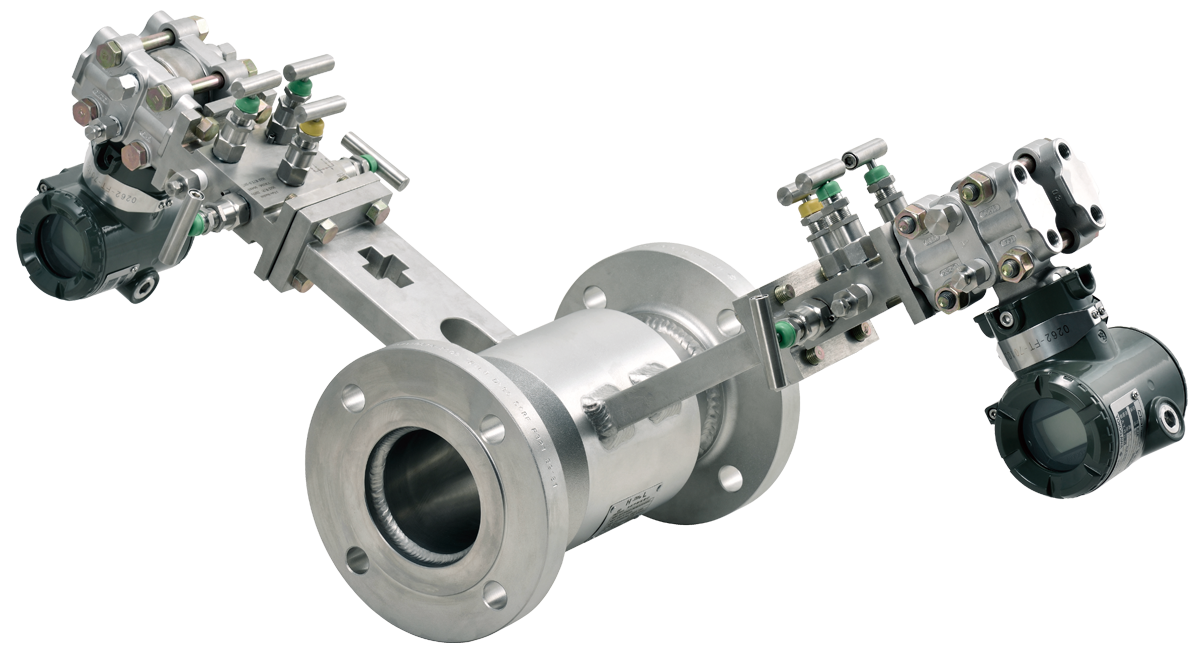

A+K平衡流量計具有較寬的測量範圍，但變送器測量下限限制了流量測量的準确性。A+K平衡流量計配置兩台不同量程的差壓(多參量)變送器，采用差壓/流量接力的方法進行較大量程比的流量測量。 A+K平衡流量計針對超寬量程比流量測量，可以使用多管路切換計量撬系統的測量方案來實現。再配合壓力信号和溫度信号，在系統內進行流量的運算和多種補償運算，最終可實現高精度寬量程比的流量測量。

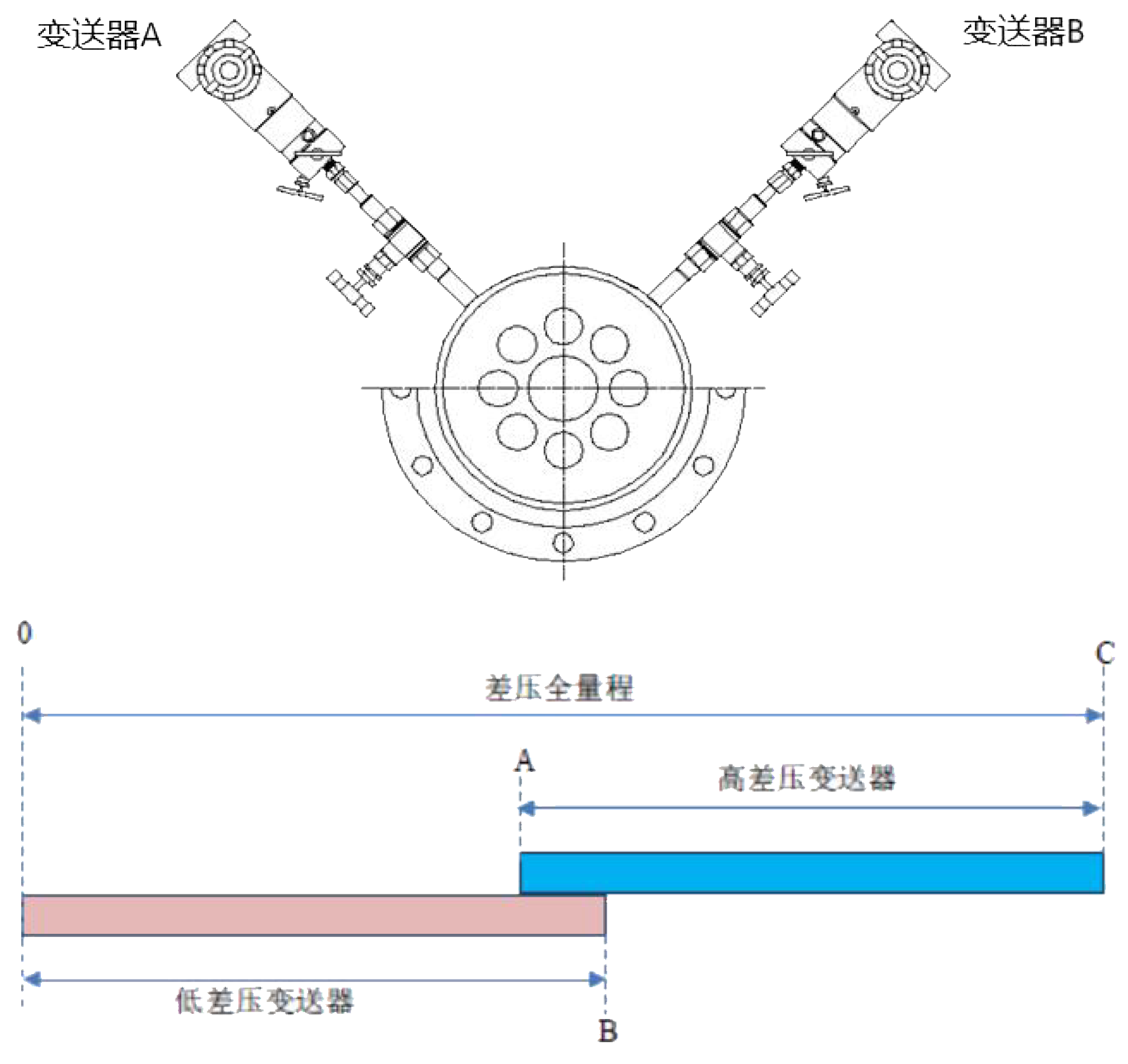

分别将大量程變送器及小量程變送器測量信号引入DCS系統，通過上位機編程實現大、小量程切換，完成流量監測及累計。自動切換可利用小量程變送器的上限電流值作為判斷條件：例如把A、B兩路變送器的測量信号分别引入到DCS系統中，在DCS系統中的同一點C處顯示輸出流量值。以小量程變送器B的輸入信号為切換點，當檢測到小量程變送器B輸入信号＞19.8mA時，切換到大量程變送器A，在C點顯示大量程變送器A的測量流量，小量程變送器B流量指示屏蔽；當檢測到小量程變送器B輸入信号≤19.8mA時，切換到小量程變送器B，在C點顯示小量程變送器B的測量流量，大量程變送器A流量指示屏蔽。

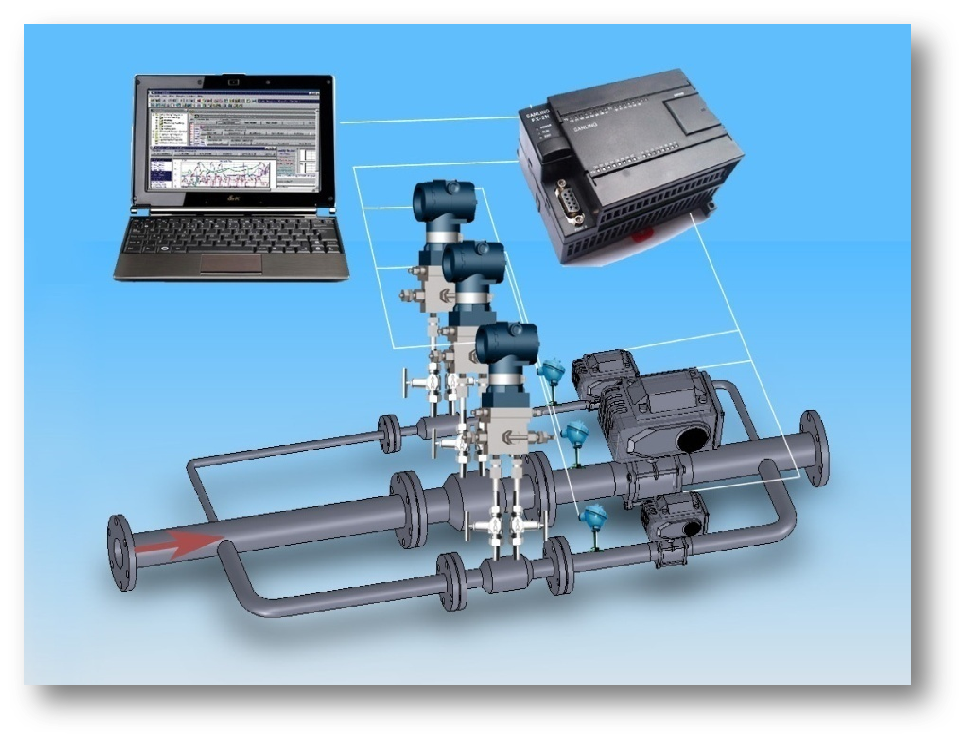

單個流量計是無法完成超寬量程比測量任務的，可以采用超寬量程比多管路切換計量撬系統測量方案來實現。該方案采用多條管路切換測量的原理，實現大流量時大管路測量，小流量時小管路測量。
計量撬與現場管道采用法蘭連接，所有測量、切換、控制都在計量撬上完成。主管路與設計管路采用相同的口徑，并根據設計流量範圍，依次在計量撬內配置2~4條測量管路，每一條管路都配置一體化A+K平衡流量計和切斷閥，流量計用于每條管路流量的測量，根據流量大小來控制切斷閥開關以選擇使用哪條管線進行工作。整個測量過程通過手動/自動完成控制和切換，并将流量數據、閥門狀态等送至用戶端。

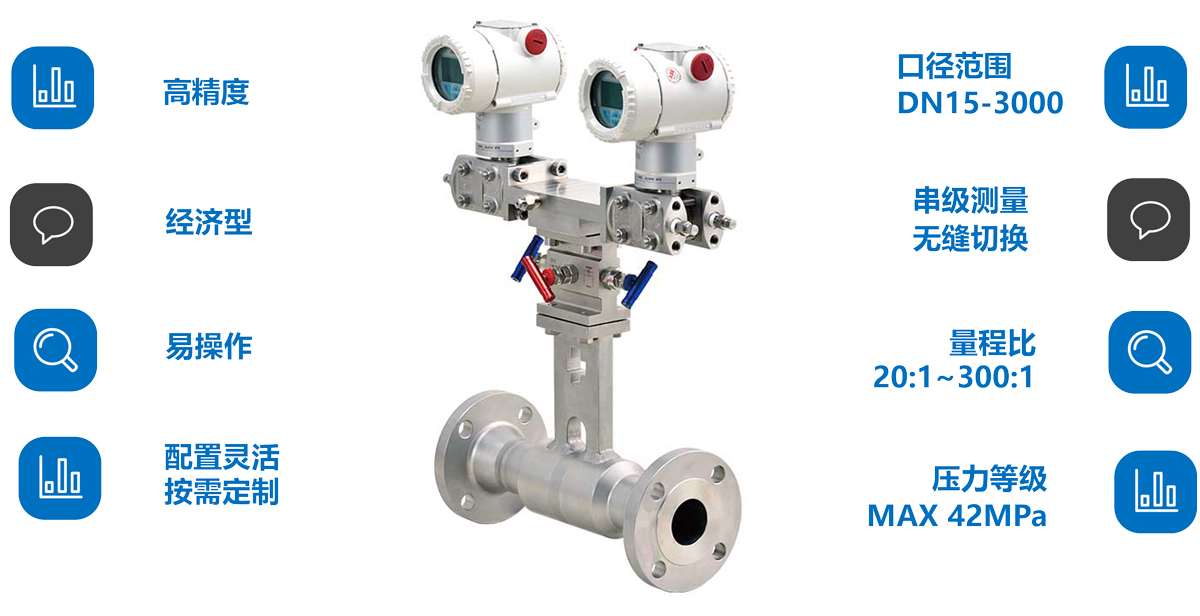

超寬量程比的流量測量串級測量，無縫切換配置靈活，按需定制

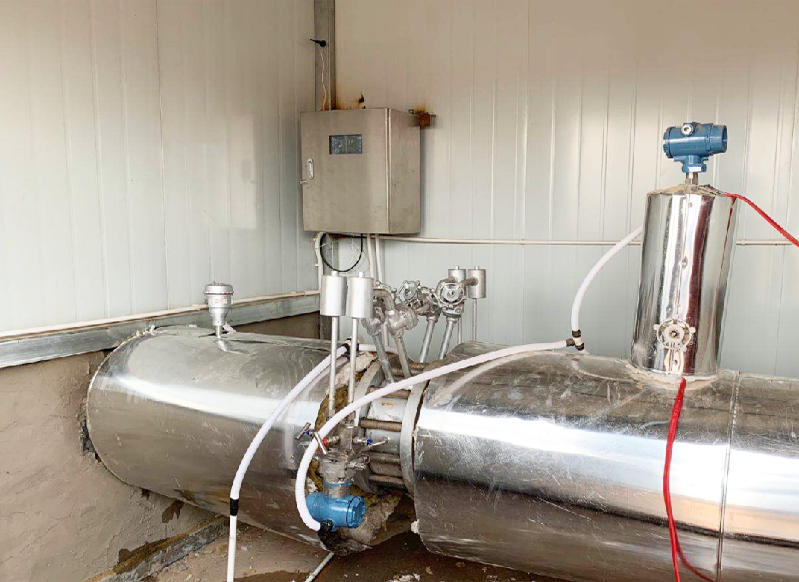

介質：低壓蒸汽
年份：2019
用戶：青銅峽鋁業蒸汽貿易計量流量計
尺寸：DN250
壓力：1.2 MPa(G)
溫度：185 ℃

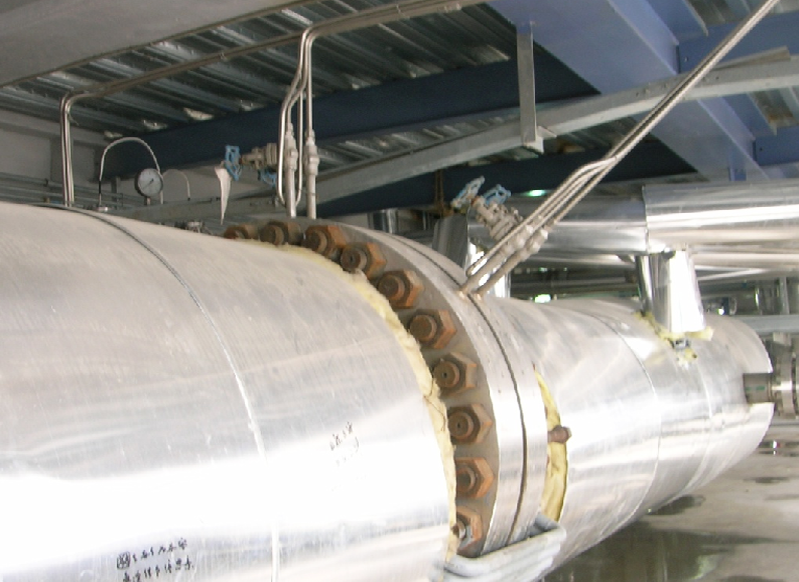

介質：空氣
年份：2017
用戶：鎮海煉化空氣流量計
尺寸：DN600
壓力：54 kPa(G)
溫度：150 ℃
| 序号 | 客戶 |
| 1 | 國電克拉瑪依發電有限公司大量程比蒸汽流量計改造項目 |
| 2 | 神華甯夏煤業集團有限責任公司甲醇項目 |
| 3 | 中鹽金壇鹽化有限責任公司蒸汽測量技術改造 |
| 4 | 安徽皖維集團（股份）有限公司蒸汽測量改造 |
| 5 | 浙江元立金屬制品集團有限公司450燒結工程餘熱利用項目 |
| 6 | 甘肅華亭中煦煤化工60萬噸/年甲醇項目 |
| 7 | 河南煤化新鄉中新化工有限責任公司20萬噸/年甲醇項目 |
| 8 | 甯夏青銅峽鋁業發電有限責任公司新增熱用戶 |
| 9 | 合盛電業（鄯善）有限公司技改項目蒸汽測量 |
| 10 | 台灣中國鋼鐵股份有限公司 8寸蒸汽測量技術改造項目 |
| 11 | ………… |
