飽和蒸汽由于溫度或壓力的改變,部分氣态水分子轉變為液态,即蒸汽中攜帶了部分的水時就稱其為“濕蒸汽”。
完全氣态水分子稱為“幹蒸汽”。
飽和蒸汽實際上是水分子由液态轉變為氣态的臨界值。
蒸汽是生産和生活中應用廣泛的二次能源之一，蒸汽在輸送和利用過程中，難免要發生相變。

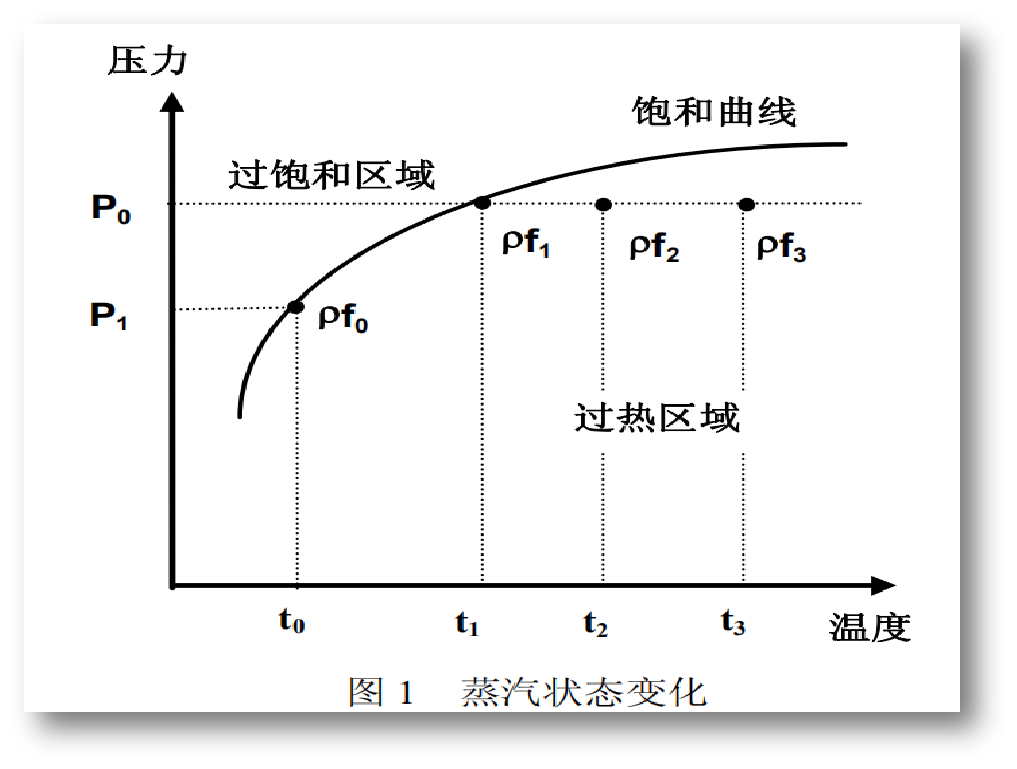

例如，蒸汽從熱源廠（站）供出時，都是過熱狀态。由于蒸汽管道的自然散熱，蒸汽溫度随着輸送距離的增加而逐漸降低。開始的一段距離，表現為蒸汽過熱度的降低，但是到了某一節點，過熱度降到 0，蒸汽就呈臨界飽和狀态，随着傳輸距離增加飽和蒸汽轉變為濕蒸汽。
傳輸過程中發生相變，無法采用常規的溫壓補償方式進行密度補償；
濕蒸汽兩相流在确定的壓力條件下溫度保持恒定，難以采用溫度壓力結合氣體狀态方程直接測量濕度；
濕蒸汽的密度和焓值會随着濕度的變化而變化，因此濕度的準确測量是濕蒸汽測量的關鍵難點。

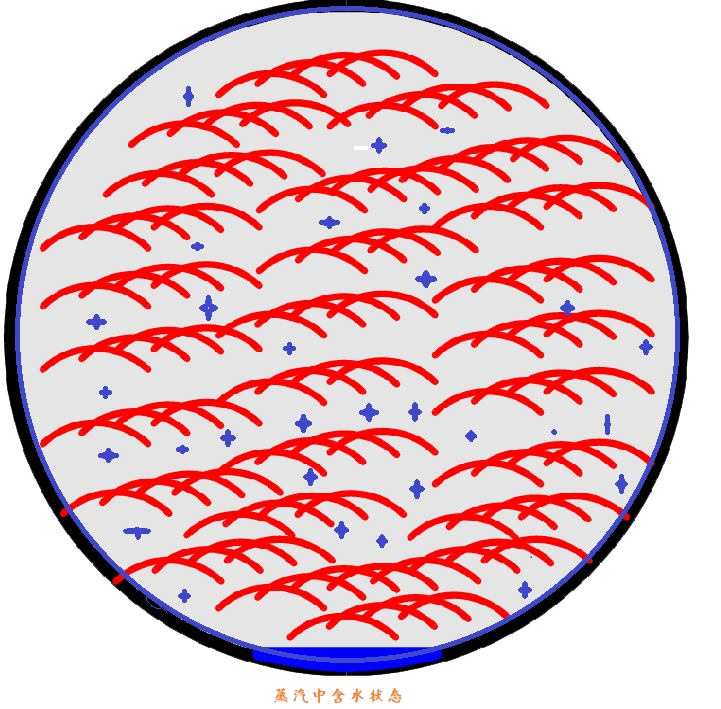

蒸汽中含水狀态

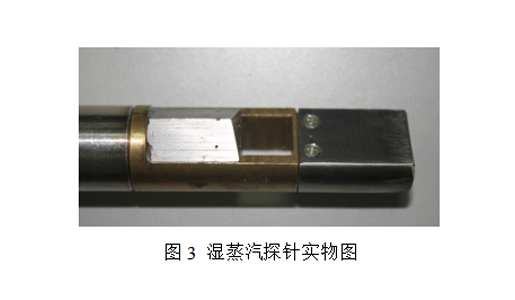

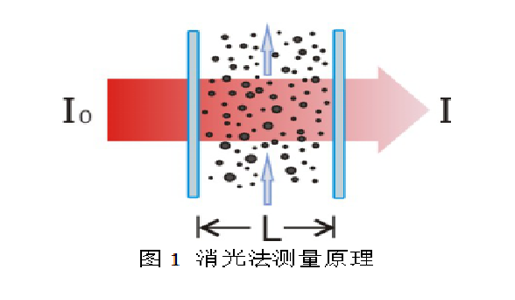

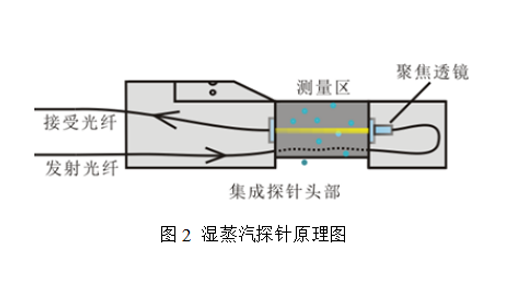

基于光學原理的蒸汽濕度測量原理：光在濕蒸汽液相顆粒介質中會發生衰減，濕度與衰減的關系如下
Φ:濕蒸汽兩相流的濕度 IO:衰減前光強 I:衰減後光強 L:光程

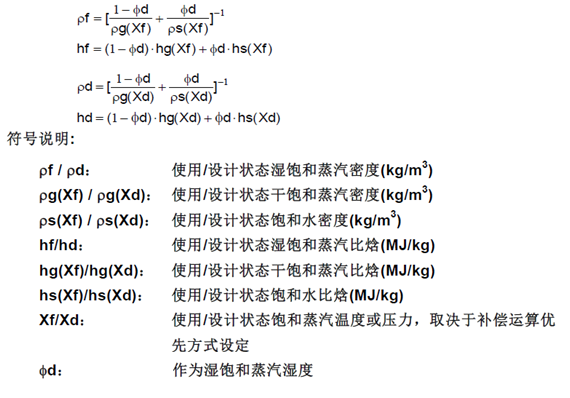

濕蒸汽兩相流多參數測量解決方案，通過基于光學原理的濕度測量裝置和一般差壓式或速度式流量計組合測量實現濕蒸汽的濕度、質量流量和焓值的綜合在線測量。
主要應用場所

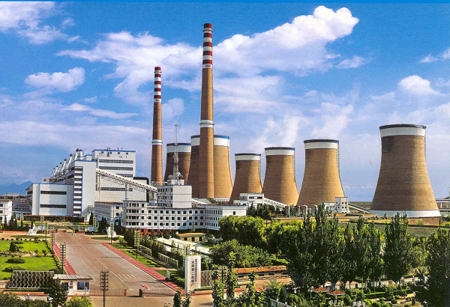

電力行業

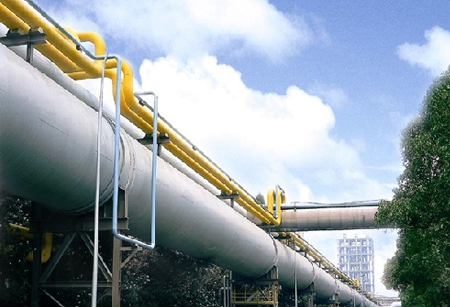

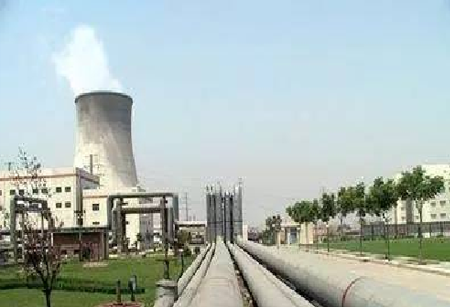

熱力管網
蒸汽貿易結算
